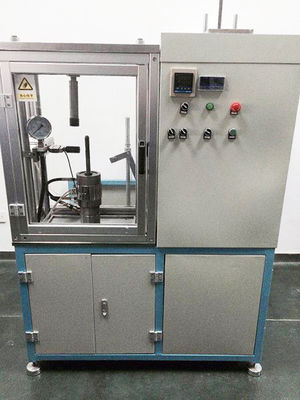

Pengujian Blow Off Mesin Shock Piston Dengan Beban Lateral 4.6-5.6kn

Shock Piston Blow - Off Testing Machine Dengan Beban Lateral 4.6-5.6KN Mudah Dioperasikan

Tujuan dari tes ini:

untuk menentukan gesekan piston berpita PTFE saat menambahkan bobot yang berbeda.Pengujian dilakukan dengan gaya lateral konstan

piston selama tekanan menumpuk di atas piston.Dapatkan gesekan rata-rata secara otomatis setelah menguji lima siklus.

Metode pengujian:

1. Masukkan tabung uji ke dalam oli peredam kejut untuk memastikan oli berada dalam ID tabung.

2. Pasang piston ke dalam batang piston

3. Masukkan batang piston dan tabung pengujian ke dalam silinder kerja

4. Nyalakan daya dan sesuaikan ke mode otomatis

5. Buka perangkat lunak, atur parameter berikut:

Kecepatan: 1mm / s

Jarak: 60mm

Siklus: 5

6. Klik tombol gerakan bolak-balik untuk menguji perlengkapan mesin.Untuk memastikan tingkat gesekan benar dan oli mendistribusikan dengan baik di ID

7. Jangan menambahkan bobot untuk mengkonfirmasi perlengkapan di tempat awal dan membuat nol untuk data.

8. Klik tombol gerakan bolak-balik, piston akan bergerak dengan jarak ± 30mm dengan 5 putaran.

9. Tambahkan bobot 7.5Kg, 15Kg, 22.5Kg, 45Kg, lakukan pengujian yang sama seperti langkah di atas, catat data dan kurva.

10. Hentikan pengujian, turunkan beban dan matikan daya.

Beberapa gambar selama proses pengujian:

LANGKAH 1: pasang piston ke dalam batang piston yang tepat, perhatikan bahwa OD bagian atas harus berada di bagian bawah.

LANGKAH 2: masukkan seluruh batang piston ke dalam tabung secara perlahan

LANGKAH 3: masukkan seluruh tabung ke dalam rumah penyegelan di bagian bawah

LANGKAH 4: pasang rumah tetap dan penutup penyegelan

KONDISI PENGUJIAN:

Keunggulan kompetitif:

1. Dapat memeriksa hasil pita PTFE

2. Mudah dioperasikan

3. Desain mesin sesuai dengan pabrik peredam kejut besar di dunia

4. Dapat menguji pengujian gesekan dan blow-off di mesin pengujian yang sama

5. Bisa mendapatkan kurva setelah pengujian

Aplikasi:

Semua piston pita PTFE dengan ukuran berbeda berkisar dari 20mm hingga 45mm

Pertunjukan gambar
