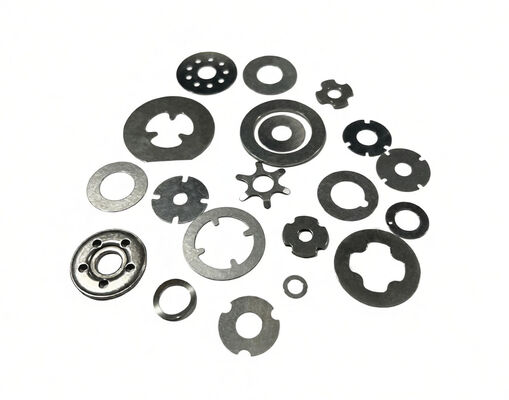

Shim Katup Peredam Ketebalan Presisi untuk Penyesuaian Peredaman yang Akurat

MOQ:	5000 buah
harga:	negotiable
Kemasan Standar:	paket standar ekspor
Periode Pengiriman:	20 hari kerja untuk sampel dan perkakas baru
Metode Pembayaran:	T/T, Western Union, L/C
Kapasitas Pasokan:	500,000PCS per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Ningbo, Cina

Nama merek

XIAYI

Sertifikasi

IATF16949:2016

Nomor model

K25-00-5003-X

Nama Produk:

mesin cuci katup

Bahan:

Ck101

Kekerasan:

HR60-85

Aplikasi:

Peredam Kejut

Tekan:

40-60T

pelapisan:

TIDAK

Menyoroti:

Shim Katup Kejut presisi

Shim katup peredam ketebalan

Shim katup penyesuaian peredaman

Deskripsi Produk

Gambaran Produk

Shim Katup Kejut Presisi Ketebalan XIAYI mewakili standar tertinggi dalam akurasi dimensi untuk aplikasi penyetelan peredam. Di mana shim standar memberikan rentang ketebalan umum, shim ketebalan presisi kami memberikan toleransi yang terkontrol ketat yang secara langsung diterjemahkan menjadi keluaran gaya redaman yang dapat diprediksi dan berulang. Memanfaatkan bahan baja pegas premium (SK4, SK5, 65MN, CK101, C100S, SUS, 20C) dengan kemampuan ketebalan dari 0,1 mm hingga 3,5 mm, shim ini diproduksi di bawah proses bersertifikat IATF16949:2016 dengan setiap batch diverifikasi terhadap standar pengukuran terkalibrasi. Untuk insinyur suspensi yang memperlakukan ketebalan shim sebagai parameter penyetelan daripada dimensi perkiraan, shim ketebalan presisi XIAYI memberikan akurasi yang dibutuhkan perhitungan peredaman Anda.

Tantangan Toleransi yang Kami Hilangkan

Tantangan 1: Variabilitas Gaya Redaman dari Penyimpangan Ketebalan — Defleksi shim berbanding lurus dengan pangkat tiga ketebalannya — kesalahan ketebalan sekecil 5% menghasilkan variasi gaya redaman sekitar 16%. Hubungan non-linear ini menjadikan presisi ketebalan sebagai parameter kualitas tunggal yang paling kritis untuk kinerja peredam yang konsisten. Manufaktur presisi XIAYI meminimalkan sumber kesalahan ini.

Tantangan 2: Kesalahan Akumulasi Tinggi Tumpukan — Dalam tumpukan multi-shim, toleransi ketebalan individu bertambah. Tumpukan 10 shim, masing-masing pada batas toleransi, dapat menghasilkan kesalahan kumulatif yang cukup signifikan untuk memengaruhi pra-beban tumpukan katup dan mengubah kurva redaman yang dirancang. Toleransi individu kami yang ketat mencegah penumpukan toleransi merusak kinerja tingkat tumpukan.

Tantangan 3: Pencocokan Peredam yang Tidak Konsisten (Kiri vs. Kanan) — Produsen kendaraan memerlukan pasangan peredam kiri-kanan yang cocok. Variasi ketebalan pada shim adalah penyebab utama ketidakcocokan peredam. Kontrol ketebalan presisi kami memastikan karakteristik redaman yang simetris, menghilangkan kebutuhan untuk perakitan selektif pasca-produksi atau pemeringkatan gaya redaman.

Tingkat Material yang Tersedia

Tingkat	Properti Utama	Rentang Ketebalan
SK4 / SK5	Baja perkakas karbon tinggi, ketahanan aus superior	0,1 mm – 3,5 mm
65MN	Baja pegas mangan, ketangguhan & masa pakai lelah tinggi	0,1 mm – 3,5 mm
CK101 / C100S	Baja pegas karbon seimbang, tujuan umum	0,1 mm – 3,5 mm
SUS	Baja tahan karat, tahan korosi	0,1 mm – 3,5 mm
20C	Karbon rendah, kemampuan bentuk yang sangat baik untuk ukuran tipis	0,1 mm – 3,5 mm

Spesifikasi Teknis

Parameter	Spesifikasi
Opsi Material	SK4, SK5, 65MN, CK101, C100S, SUS, 20C
Rentang Ketebalan	0,1 mm – 3,5 mm (toleransi presisi)
Kekerasan	HR60-85
Pustaka Cetakan	3.500+ konfigurasi
Sertifikasi	IATF16949:2016
Ketersediaan	OEM / ODM
Kapasitas Pasokan	500.000 pcs per bulan

Protokol Pengukuran Kualitas

Inspeksi Material Masuk: Ketebalan koil diverifikasi dengan mikrometer digital; sertifikasi material diperiksa silang terhadap spesifikasi pembelian.
Pengukuran Dalam Proses: Ketebalan shim diambil sampel pada interval yang ditentukan selama proses produksi menggunakan peralatan pengukuran optik 2D terkalibrasi.
Inspeksi Akhir: Pengambilan sampel statistik sesuai standar AQL dengan pencatatan digital. Verifikasi kepadatan timbangan elektronik, pengujian kekuatan hancur, dan tata letak dimensi.
Paket Sertifikat: Laporan dimensi, sertifikasi material, hasil uji kekerasan, dan penilaian kualitas permukaan disertakan dengan setiap pengiriman.

Pertanyaan yang Sering Diajukan

T: Toleransi ketebalan apa yang dapat saya harapkan pada shim presisi?

Toleransi presisi standar adalah ±0,03 mm, yang kira-kira 20% dari ketebalan material untuk ukuran umum. Untuk aplikasi yang sangat kritis, toleransi yang lebih ketat dapat dicapai melalui penyortiran pasca-proses atau penggilingan — harap tentukan persyaratan toleransi Anda selama penawaran untuk penilaian kemampuan dan analisis dampak biaya.

T: Bagaimana presisi ketebalan memengaruhi hasil dyno peredam?

Karena gaya redaman bervariasi dengan pangkat tiga ketebalan shim, bahkan peningkatan toleransi kecil pun menghasilkan peningkatan konsistensi dyno yang terukur. Misalnya, mengurangi toleransi ketebalan dari ±0,05 mm menjadi ±0,03 mm pada shim 0,3 mm mengurangi jendela variasi gaya redaman sekitar 40%. Ini secara langsung diterjemahkan menjadi kurva dyno peredam yang lebih konsisten.

T: Bisakah Anda mencocokkan shim dengan ketebalan tertentu untuk produksi peredam pasangan yang cocok?

Ya. Kami dapat menyortir dan mencocokkan shim dalam pita yang lebih ketat daripada toleransi standar kami untuk aplikasi peredam pasangan yang cocok. Layanan ini menambah biaya kecil per buah tetapi menghilangkan ketidakcocokan peredam kiri-kanan, mengurangi risiko garansi dan meningkatkan kepuasan pelanggan akhir.

T: Berapa kemampuan proses (Cpk) Anda untuk ketebalan?

Kami mempertahankan Cpk ≥ 1,33 untuk ketebalan sebagai metrik kualitas standar, dengan Cpk ≥ 1,67 dicapai untuk program produksi yang mapan. Data kemampuan proses tersedia untuk kualifikasi suku cadang baru dan pelaporan SPC berkelanjutan.

T: Apakah Anda mempertahankan konsistensi ketebalan di seluruh volume produksi besar?

Tentu saja. Dengan kapasitas bulanan 500.000 pcs dan kontrol proses yang diatur oleh IATF16949, konsistensi ketebalan kami dipertahankan dari bagian pertama hingga terakhir di seluruh batch produksi. Bagan SPC melacak tren ketebalan secara real-time, dengan intervensi otomatis jika ada penyimpangan menuju batas kontrol yang terdeteksi.
